一、安全閥校驗臺應用范圍：
思宇專業生產安全閥校驗臺、安全閥氣密封檢測設備，適用于直接載荷式和先導式安全閥的整定壓力、回座壓力和密封性等性能測試。安全閥校驗臺主要由氣源部分、控制系統、增壓系統、校驗平臺等四部分組成，壓封原件及重要配件采用進口產品，校驗過程密封性能好，清潔無污染，噪音低，操作簡單，測量范圍廣，增壓速度快，具有良好的控制和操作性。
二、安全閥校驗臺設備特點：
1、設備設計原理先進，采用思思宇體增壓泵作為夾緊壓力源，以及思明特氣體增壓泵作為測試壓力源，設備中配備一個氣瓶，可連續進行測試。
2、測試壓力可以無級調節，升壓速率可以設定。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
4、具有掉電保護功能，停電后系統自動卸壓，終止試驗，最大限度保證操作人員和設備的安全。
三、安全閥校驗臺技術參數 ：
1. 校驗用介質為氮?dú)猓?N2 ）（或空氣壓縮機干燥后供氣）。
2. 預置氣源氣壓一般為 8Mpa 左右。
3. 控制氣源氣壓一般為 0.5 － 0.6Mpa 。
4. 校驗范圍： 0 － 40Mpa 。
5. 閥門校驗尺寸范圍 DN ： 0 － 600mm 。
6. 校驗指標：整定壓力、回座壓力（參考值）。
7. 能做各種閥門的密封試驗。
四、安全閥校驗臺設備原理 ：
思宇安全閥校驗臺只要由四部分組成：氣源部分、控制系統、增壓系統、校驗平臺。 1.氣源部分：可分為控制氣源和預置氣源，由壓力為 0.3 － 0.6Mpa 的空氣或者氮?dú)庾鳛榭刂茪庠矗A(yù)置氣源一般是瓶裝氮?dú)庠础?
2.控制系統：通過壓力表觀察氣源及增壓系統的壓力，并通過高精度調壓閥調節。可選配計算機自動控制系統，可實現試驗過程的數據采集，自動控制，數據保存和打印試驗報告等功能。
3.增壓系統：由思CVIV增壓泵、單向閥、蓄能器、安全閥、放空閥等組成。
4.校驗平臺：由安裝工作臺、密封盤、螺栓壓板等組成。

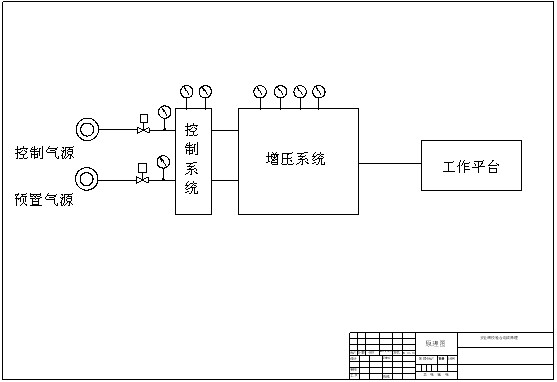

組成原理
安全閥原理圖
五、安全閥校驗臺型號選擇：
| 型號 |
試驗壓力 |
控制方式 |
試驗介質 |
| CVIV-AQF-20 |
20MPa(及以下) |
手動／自動 |
空氣/氮?dú)?/td>
|
| CVIV-AQF-30 |
30MPa |
手動／自動 |
空氣/氮?dú)?/td>
|
| CVIV-AQF-40 |
40MPa |
手動／自動 |
空氣/氮?dú)?/td>
|
| CVIV-AQF-50 |
其他壓力 |
手動／自動 |
氣體/液體 |
